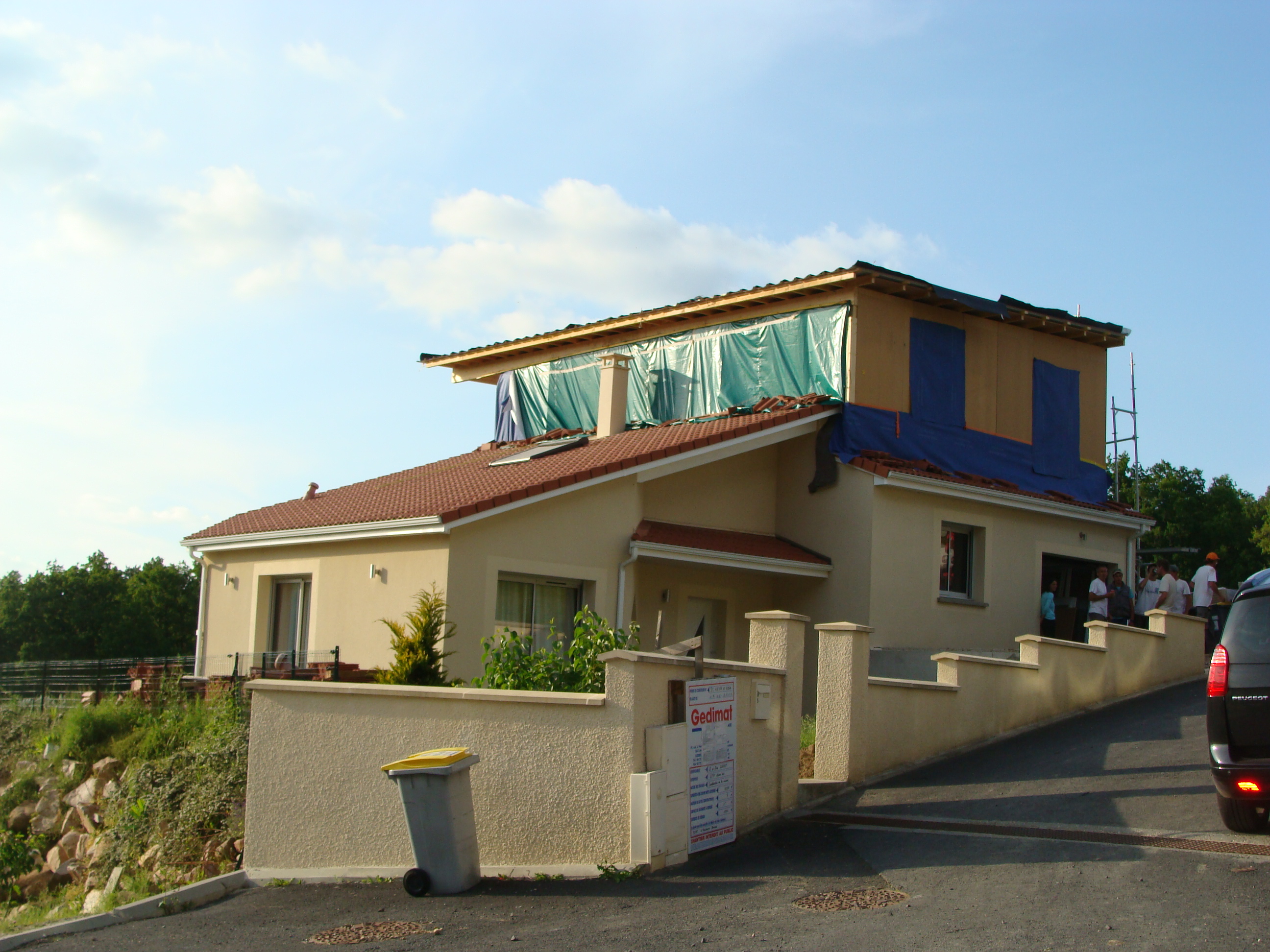

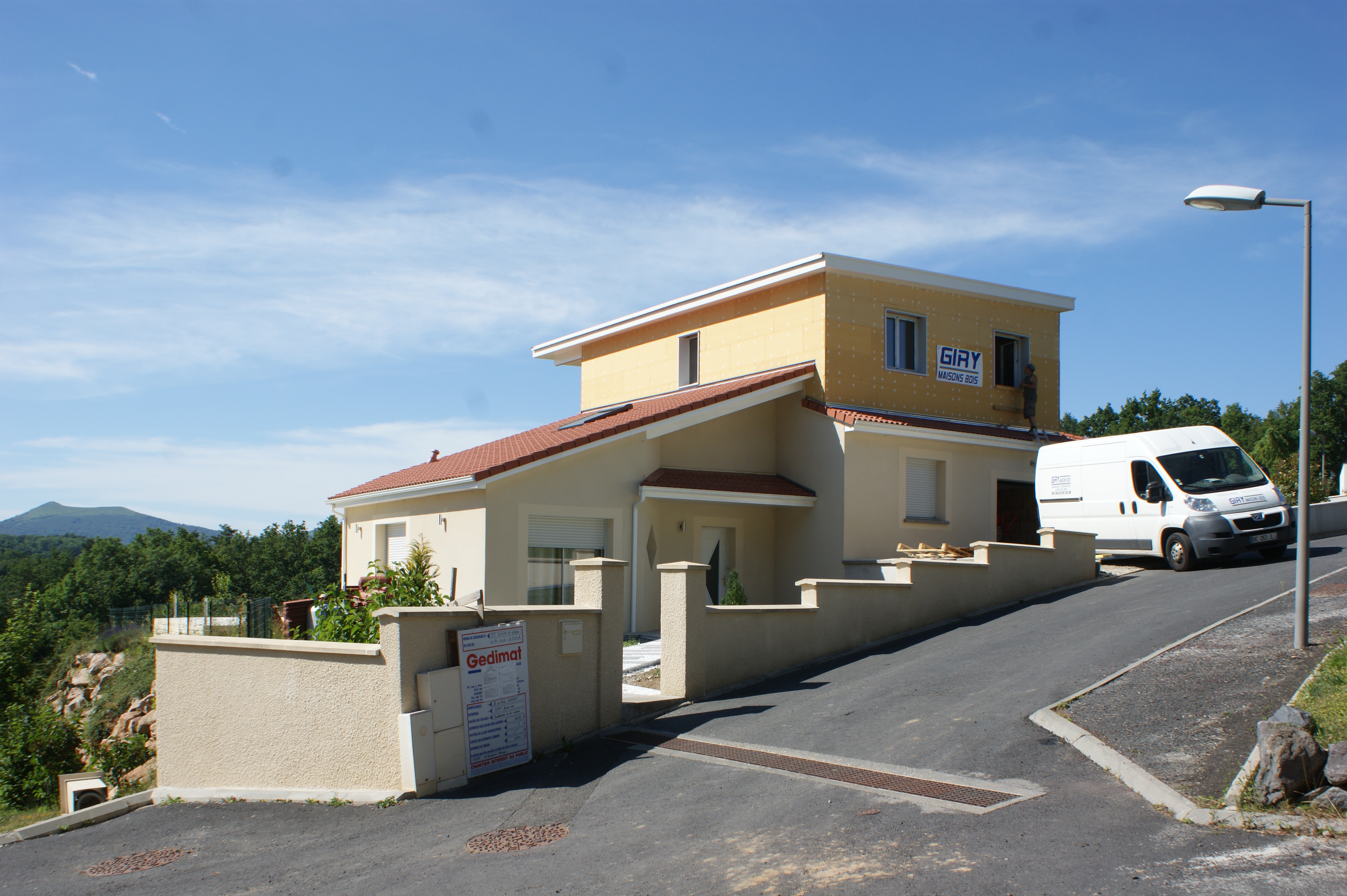

La surélévation est une solution d’agrandissement facilement réalisable à condition de faire appel à une structure bois, légère et solide. De nombreuses possibilités sont envisageables, les structures en bois sont parfaitement adaptables et modulables.
La surélévation permet d’augmenter la surface habitable sans modifier l’emprise au sol. Elle s’avère l’unique solution en milieu urbain compte tenu de la petite taille et de l’étroitesse des terrains, du prix élevé du m² habitable et de la valeur du bâtiment existant.
AVANT
APRES
L'existant
Maitre d'Oeuvre : D. GIRY architecte DPLG
Localisation : Royat (63)
Surface de plancher existante : 113m²
Le souhait des propriétaires
Le projet repose sur la partie nuit existante et le garage. La toiture 2 pans est supprimée pour laisser place à l'étage supplémentaire. Le nouveau volume permet l'aménagement de 3 chambres, 1 espace jeux et 1 salle de d'eau. Un balcon, façade Nord Ouest, offre une vue dégagée sur le Puy de Dôme. Pour limiter la hauteur, la nouvelle toiture est une toiture végétalisée à faible pente.
Surface de plancher créée: 61m²
Le chantier
Ossature bois : classique en sapin de Nord 145mm + contreventement DFP 16mm
Solivage: poutres lamellé collé et poutres massives
Isolation : laine de verre panneaux rigides MOB 35 145 mm (R=4,10) + laine de verre 60mm (R=1,80) pour les murs
laine de verre 240 mm (R=6,70) + isolation complémentaire 80mm (R= 2,50) en toiture
film d'étanchéité à l'air
Charpente : pannes lamellé collé + pannes chevrons
Couverture : bac acier + pouzzolane + plantes grasses type sédums
Menuiseries extérieures:PVC gris clair + volets roulants
Enduit chaux hydraulique PAREX couleur ocre clair
AVANT
APRES
L'existant
Maitre d'Oeuvre : MIR architecture
J. SERVE architecte DPLG
Localisation : CHAURIAT (63)
Le souhait des propriétaires
Habitant une maison de bourg avec jardin, les propriétaires souhaitaient créer une chambre supplémentaire sans modifier leur espace interieur, le choix de la surélévation s'est imposé comme le plus pertinent.Cette dernière d'aspet contemporain contraste avec le bâti ancien de la maison, et par le choix de son volume et de ses matériaux permet de la mettre en valeur.
Surface de plancher créée: 20m²
Le chantier

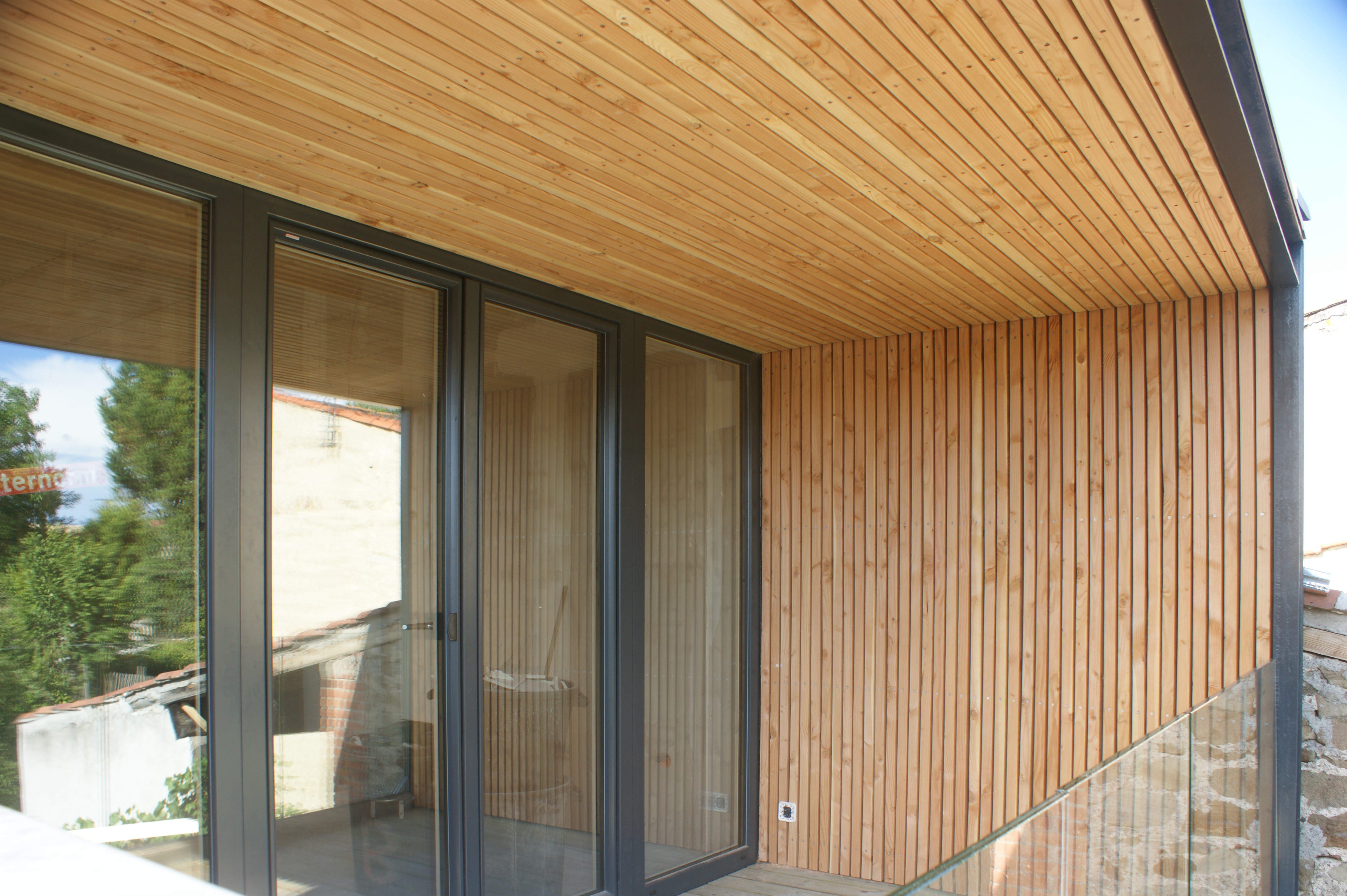

Structure en poteaux poutres, et remplissage en mur d'ossature 45x145mm, bardage en douglas posé à clair-voie.
Isolation laine de verre.
Charpente composée de pannes et chevrons apparents, lambris, et isolation de type Sarking en laine minérale posée par l'exterieur.
Menuiseries extèrieures bois-alu, triple vitrage INTERNORM.
AVANT
APRES
L'existant
Maitre d'Oeuvre : D. GIRY architecte DPLG
Localisation : Cournon d'Auvergne (63)
Surface de plancher existante : 72m²
Le souhait des propriétaires
Le projet propose la surélévation d'une maison individuelle de plain pied dans le but d'aménager 3 chambres, 1 dressing et 1 salle d'eau.
La toiture a 4 pans s'intègre parfaitement à l'existant.
Surface de plancher créée : 55m²
Le chantier
Ossature bois : classique en sapin de Nord 145mm + solivage bois
Isolation : laine de verre 145 mm + 60mm pour les murs + film d'étanchéité à l'air
laine de verre 330 mm en toiture
Enduit: couleur beige
Charpente : fermettes
Couverture : tuiles ciment genre romane couleur rouge
Menuiseries extérieures : PVC blanc + volets roulants
AVANT
APRES
L'existant
Maitre d'Oeuvre : D. GIRY architecte DPLG
Localisation : Pérignat les Sarliève (63)
Surface de plancher existante : 113m²
Le souhait des propriétaires
A travers la surélévation, les clients souhaitaient s'aménager un espace parental comprenant une chambre, un dressing et une salle d'eau.
Surface de plancher créée : 33m²
Le chantier
Ossature bois : classique en sapin de Nord 145mm
Solivage: poutres lamellé collé + solives sapin de pays + plancher triply
Isolation : laine de verre 145 mm+ 60mm pour les murs + film pare-vapeur
ouate de cellulose soufflée 330 mm en toiture
Charpente : fermette avec débord 0.40 bas de pente
Couverture : tuiles type romane couleur rouge
Menuiseries extérieures : bois lasurées + volets roulants alu teinte beige
Bardage: bois peint coloris blanc perle suivant nuancier SILVERWOOD
AVANT
APRES
L'existant
Maitre d'Oeuvre : D. GIRY architecte DPLG
Localisation : Pérignat sur Allier (63)
Surface de plancher existante : 145m²
Le souhait des propriétaires
La surélévation envisagée permet la création de deux nouvelles chambres, un espace jeux et une salle d'eau. Les matériaux apparents s'inscrivent dans la continuité de l'existant pour une meilleure intégration du projet à l'existant.
Surface de plancher créée : 43m²
Le chantier
Ossature bois : classique en sapin de Nord + contreventement DFP 16mm
Solivage: poutres lamellé collé + solives sapin de pays + plancher triply
Isolation : laine de verre 145 mm panneaux rigides MOB 35 + 60mm panneaux semi-rigides pour les murs
+ film étanchéité à l'air
Charpente : pannes chevrons
Couverture : tuiles canales béton couleur rouge
Menuiseries extérieures : PVC couleur blanc + volets roulants
Enduit: projeté couleur jaune pâle
AVANT
APRES
L'existant
Maitre d'Oeuvre : D.GIRY architecte DPLG
Localisation : Beaumont (63)
Surface de plancher existante: 102m²
Le souhait des propriétaires
Les propriétaires souhaitaient agrandir leur espace interieur en créant une chambre supplémentaire avec salle d'eau, ainsi qu'un balcon servant également de protection solaire pour les pièces situées en rez de chaussée.
Surface de plancher créée : 36m²
Le chantier
Ossature bois : sapin du nord 45x145 + contreventement Agépan 16mm + panneau fibre de bois dense support de crépis
Isolation : laine de verre 145mm + couche croisée 60mm + frein vapeur
Charpente : pannes chevrons , débord de 40cm
Isolation des rampants : laine de verre 240mm + couche croisée de 60mm + frein vapeur
Menuiseries exterieures PVC blanc
Enduit chaux hydraulique Parex
AVANT
APRES
L'existant
Maitre d'Oeuvre : D.GIRY architecte DPLG
Localisation : Pérignat-sur-Allier(63)
Surface de plancher existante: 98m²
Le souhait des propriétaires
La famille s'agrandit, les besoins en terme d'espace évoluent...
La surélévation est alors apparue comme la meilleure solution pour augmenter la surface de plancher sans modifier l'espace exterieur.
Le projet permet de créer une suite parentale avec dressing et salle d'eau, une chambre d'amis et un bureau.
La toiture à 2 pans s'inscrit dans la continuité de l'existant.
Surface de plancher créée: 49m²
Le chantier
Ossature bois : sapin du nord 45x145 + contreventement Agépan 16mm + panneau fibre de bois dense support de crépis
Isolation : laine de verre 145mm + couche croisée 60mm + frein vapeur
Charpente : pannes chevrons , débord de 40cm
Isolation des rampants : laine de verre 240mm + couche croisée de 60mm + frein vapeur
Menuiseries exterieures PVC blanc
Enduit chaux hydraulique Parex
AVANT
APRES
L'existant
Maitre d'Oeuvre : D. GIRY architecte DPLG
Localisation : Maringues (63)
Surface de plancher existante: 101m²
Le souhait des propriétaires
Le projet propose la surélévation d'une maison individuelle de plain-pied.
Les matériaux employés , identiques à ceux existants , contribuent à intégrer le nouveau volume.
Il permet l'aménagement de deux nouvelles chambres, d'un bureau et d'un espace lingerie, répondant ainsi aux nouveaux besoins de cette famille.
La toiture est à quatre pans.
Surface de plancher créée: 51m²
Le chantier
Ossature bois : sapin du nord 45x145 + contreventement Agépan 16mm + panneau fibre de bois dense support de crépis
Isolation : laine de verre 145mm + couche croisée 60mm + frein vapeur
Charpente : fermette 4 pans, débord de 40cm
Isolation des combles : laine de verre soufflée 300mm + frein vapeur
Menuiseries exterieures PVC blanc et volet roulant alu blanc
Enduit chaux hydraulique couleur orangée Parex
AVANT
APRES
L'existant
Maitre d'Oeuvre : D. GIRY architecte DPLG
Localisation : Pont-du-château (63)
SHON existante : 159m²
Le souhait des propriétaires
L’extension envisagée permet l'aménagement d'un espace dédié aux parents: chambre avec dressing, salle d'eau et WC et d'un bureau ouvert en mezzanine.
Le projet s’intègre de part sa volumétrie et les matériaux employés avec l’existant.
SHON créée : 46m²
Le chantier
Ossature bois : classique en sapin de Nord + contreventement DFP 16mm
Solivage: poutres lamellé collé et poutres massives + plancher triply
Isolation : laine de verre panneaux rigides MOB35 120 mm (R=4,6) + laine de verre 60mm (R=1,8) pour les murs
film d'étanchéité à l'air
laine de verre soufflée dans les combles perdus en toiture
Charpente : fermette 4 pans avec débord 0.40 bas de pente
Couverture : tuiles plates Castel Jacob
Menuiseries extérieures : PVC couleur blanc (Uw=1,4) + blocs volets roulants coffre isolé alu blanc
Enduit chaux hydraulique
AVANT
APRES
L'existant
Maitre d'Oeuvre : D. GIRY Architecte DPLG
Localisation : St Rémy S/ Durolle (63)
Surface de plancher existante :77 m²
Le souhait des propriétaires
Les propriétaires de cette résidence secondaire souhaitent agrandir ce chalet , afin de s'aménager une suite parentale à l'étage comprenant une chambre, une salle d'eau et un bureau tout en profitant de la vue sur le plan d'eau des Prades.
Surface de plancher créée: 29m²
Le chantier
Ossature bois : classique en sapin de Nord + contreventement DFP 16mm
Solivage: poutres lamellé collé et poutres massives + plancher triply
Isolation : laine de verre panneaux rigides MOB35 120 mm (R=4,6) + laine de verre 60mm (R=1,8) pour les murs
film d'étanchéité à l'air
laine de verre 240mm en plafond (R=6.40) + laine de verre 90mm (R=3.00)
panneau DFP 16mm sur pannes chevrons pour confort d'été
Charpente : pannes lamellé collé et pannes chevrons en bois massif
Couverture : tuiles béton rouge
Menuiseries extérieures : aluminium laqué couleur brun grainé + volets bois lasurés
AVANT
APRES
L'existant
Maitre d'Oeuvre : Entreprise GIRY
Localisation : Chappes (63)
SHON existante : 105m²
Le souhait des propriétaires
Le projet prévoit une suite parentale avec chambre, dressing, salle d'eau et sanitaire. L'extension verticale se devait d'être totalement intégrée à la maison existante et non pas perçue comme un rajout. C'est pourquoi elle a été traitée de la même manière avec un enduit minéral de la même couleur afin de faire finalement qu'un seul ensemble .
SHON créée : 36m²
Le chantier
Ossature bois : classique en sapin de Nord + contreventement DFP 16mm
Isolation : laine de verre 120 mm pour les murs + frein vapeur anti-humidité
laine de verre 240 mm en toiture
Charpente : fermette avec débord 0.40 bas de pente
Couverture : tuiles béton couleur rouge
Menuiseries extérieures : PVC couleur blanc + volets battants PVC blanc
Enduit chaux hydraulique PAREX
AVANT
APRES
L'existant
Maitre d'Oeuvre : D. GIRY architecte DPLG
Localisation : Cournon d'Auvergne (63)
SHON existante : 102m²
Le souhait des propriétaires
L’extension envisagée permet la création d’une chambre supplémentaire avec son rangement et d’un grand bureau ouvert en mezzanine. Cette extension en structure et ossature bois, en plus de l'espace supplémentaire qu'elle propose aux propriétaires, offre un nouveau confort thermique. Les matériaux mis en oeuvre sont choisis pour l'économie des moyens qu'ils permettent.
Le toit de l’extension est un deux pans afin de s'intégrer complétement avec l'existant et les habitations voisines.
SHON créée : 35m²
Le chantier
Ossature bois : classique en sapin de Nord + contreventement DFP 16mm
Solivage: poutres lamellé collé + solives sapin de pays + plancher triply
Isolation : laine de verre 120 mm panneaux rigides MOB 35 + 60mm panneaux semi-rigides pour les murs (R= 6,4)
+ film étanchéité à l'air
laine de verre 240 mm pour les plafonds rampants (R=6)
Charpente 2 pans avec lamellé collé et pannes chevrons
Couverture : tuiles terre cuite couleur rouge
Menuiseries extérieures : PVC couleur blanc (Uw= 1,4) + volets bois
Enduit chaux hydraulique PAREX
AVANT
APRES
L'existant
Maitre d'Oeuvre : D. GIRY architecte DPLG
Localisation : Cournon d'Auvergne (63)
SHON existante : 147m²
Le souhait des propriétaires
Les clients souhaitent agrandir leur maison afin de créer une pièce unique : un espace détente, distinct du séjour. La solution retenue est une surélévation au-dessus de la partie séjour existante.
SHON créée: 43m²
Le chantier
Ossature bois : classique en sapin de Nord + contreventement DFP 16mm
Solivage: poutres lamellé collé et poutres massives + plancher triply
Isolation : laine de verre panneaux rigides MOB35 120 mm (R=4,6) + laine de verre 60mm (R=1,8) pour les murs
film d'étanchéité à l'air
laine de verre soufflée dans les combles perdus en toiture
Charpente : fermette 4 pans avec débord 0.40 bas de pente
Couverture : tuiles ciment couleur rouge
Menuiseries extérieures : PVC couleur blanc (Uw=1,4) + blocs volets roulants coffre isolé PVC blanc
Enduit chaux hydraulique PAREX
AVANT
APRES
L'existant
Localisation : Clermont-Ferrand (63)
Le souhait des propriétaires
Les propriétaires de cette maison souhaitent revoir l’organisation intérieure et décident de créer un niveau supplémentaire pouvant accueillir: une grande chambre avec son dressing, une salle de bains, un bureau et une terrasse.
SHON créée : 100m²
Le chantier
Ossature bois : classique en sapin de Nord + solivage panneau bois massif contrecollé
Isolation : laine de bois 120 mm pour les murs + laine de bois croisée 60mm côté intérieur
+ frein vapeur anti-humidité + DFP 16mm côté extérieur
laine de bois 240 mm en toiture + laine de bois croisée 60mm en toiture
Bardage :bois peint en usine coloris blanc 34mm
Charpente : pannes lamellé collé + chevrons poutre en i
Couverture : tuiles terre cuite couleur rouge
Menuiseries extérieures :bois / alu + volets roulants
AVANT
APRES
L'existant
Maitre d'Oeuvre : Entreprise GIRY
Localisation : Cournon d’Auvergne (63)
SHON existante : 95m²
Le souhait des propriétaires
L’extension envisagée permet la création d’une chambre supplémentaire avec son dressing, une salle d’eau et un bureau afin de créer un espace réservé aux parents. Le projet s’intègre de part sa volumétrie avec l’existant.
SHON créée : 44m²
Le chantier
Ossature bois : classique en sapin de Nord + solivage sapin de pays
Isolation : laine de verre 120 mm pour les murs + frein vapeur anti-humidité
laine de verre 240 mm en toiture
Enduit : projeté couleur rose orangé réf.060 PAREX idem existant
Charpente : fermette avec débord 0.40 bas de pente
Couverture : tuiles béton couleur rouge
Menuiseries extérieures : PVC couleur blanc + volets roulants PVC blanc
AVANT
APRES
L'existant
Maitre d'Oeuvre : D. GIRY architecte DPLG
Localisation : Ennezat (63)
SHON existante : 114m²
Le souhait des propriétaires
L’agrandissement envisagé par les propriétaires permet d’aménager 3 chambres et 1 dressing à l’étage car la famille s’est agrandie et la maison actuelle ne répond plus aux nouveaux besoins.
La surélévation est la solution retenue car elle permet de gagner des mètres carrés sans augmenter l’emprise au sol.
SHON créée : 48m²
Le chantier

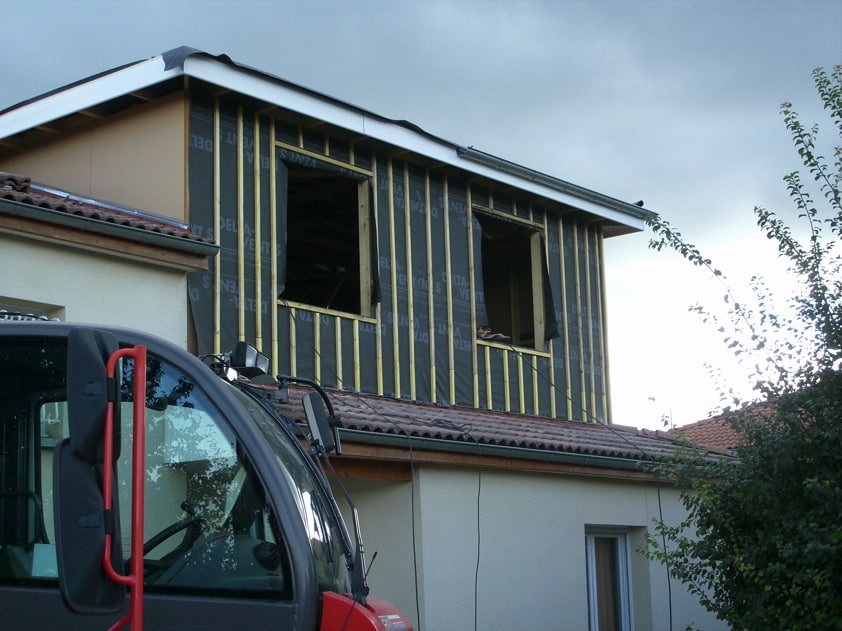

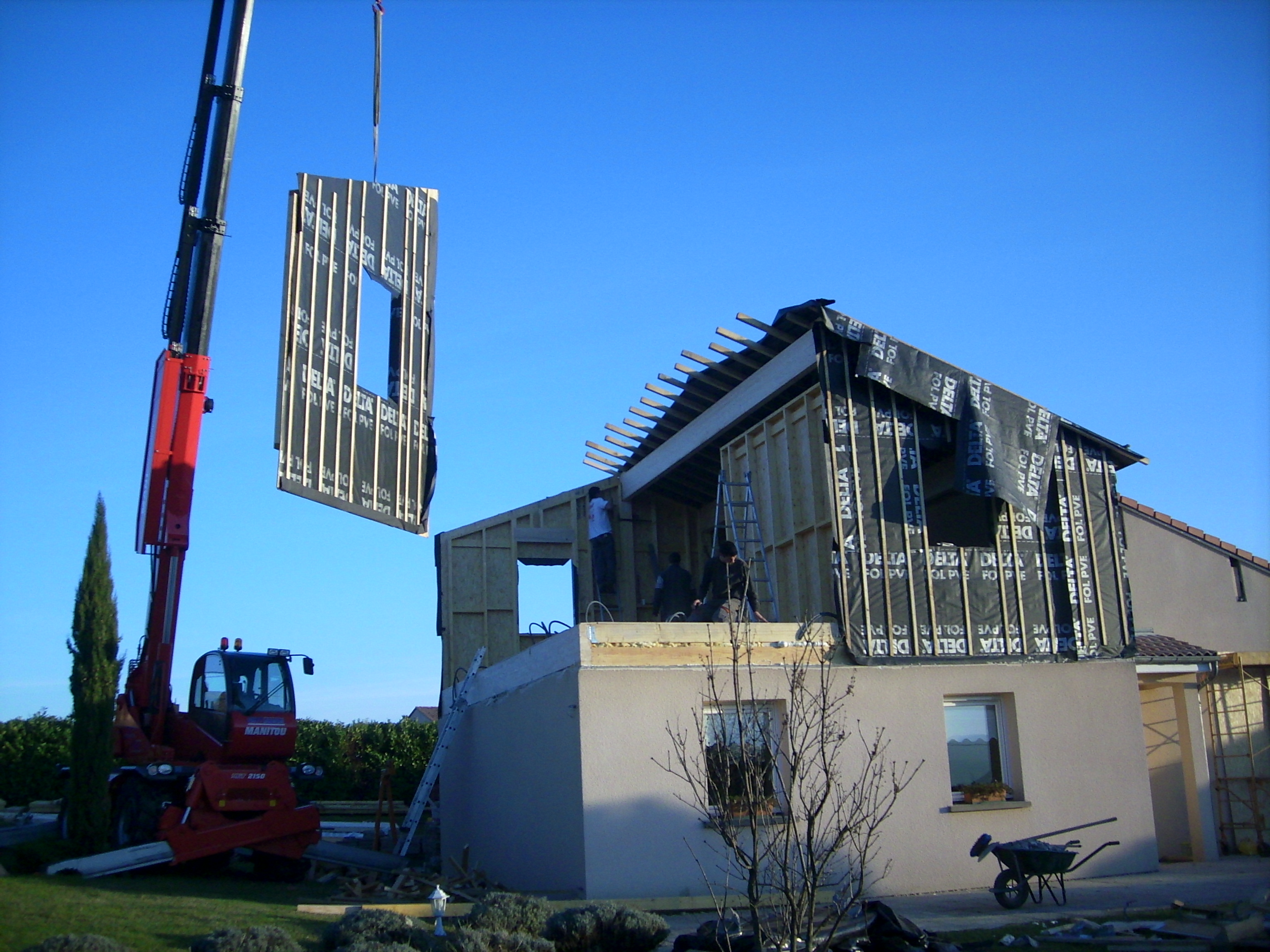

Ossature bois : classique en sapin de Nord + solivage sapin de pays
Isolation : laine de verre 120 mm pour les murs + frein vapeur anti-humidité
laine de verre 240 mm en toiture

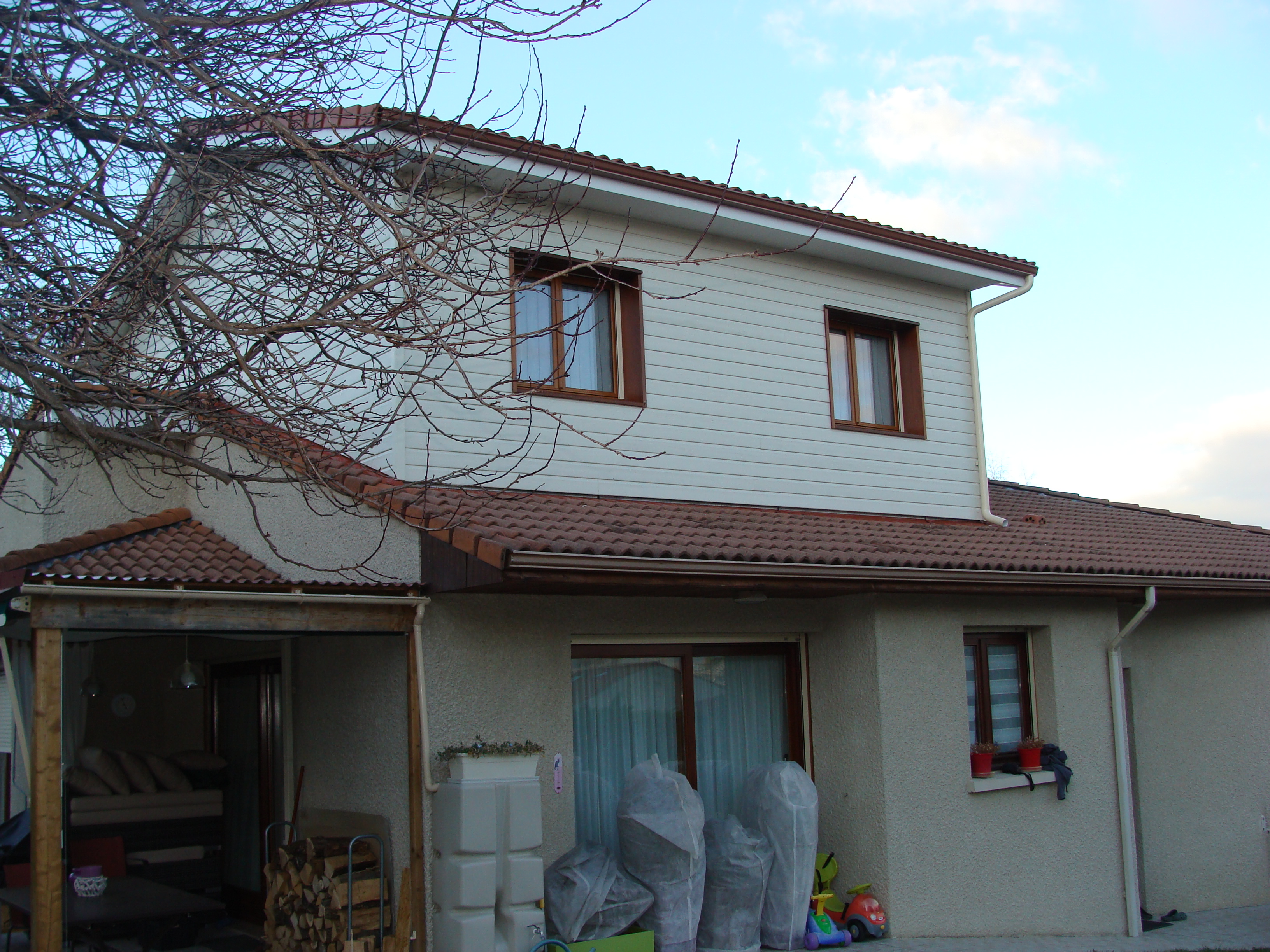

Bardage : bois peint en usine couleur beige clair
Charpente : fermette

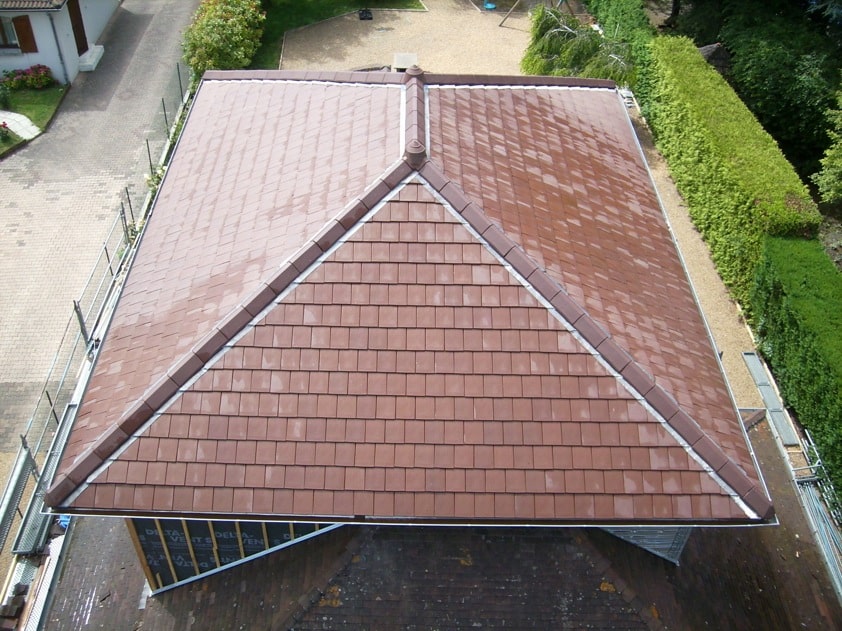

Couverture : tuiles terre cuite couleur rouge
Menuiseries extérieures : PVC couleur blanc + volets bois peints
AVANT
APRES
L'existant
Maitre d'Oeuvre : D. GIRY architecte DPLG
Localisation : Pont-du-château (63)
SHON existante : 113m²
Le souhait des propriétaires
L’extension envisagée permet l’aménagement de deux chambres enfant, un bureau et une salle d’eau à l’étage au-dessus de la partie nuit existante. Une mezzanine sur le séjour est créée au-dessus de la cuisine en modifiant la charpente existante sur la partie séjour –salon (les fermettes sont remplacées par des pannes lamellé collé afin de gagner du volume dans le séjour).
SHON créée : 61m²
Le chantier
Ossature bois : classique en sapin de Nord + solivage sapin de pays
Isolation : laine de verre 120 mm pour les murs + frein vapeur anti-humidité
laine de verre 240 mm en toiture
Enduit : projeté couleur ocre clair idem existant
Charpente : pannes lamellé collé
Couverture : tuiles béton couleur rouge
Menuiseries extérieures : PVC couleur blanc + volets roulants PVC blanc
